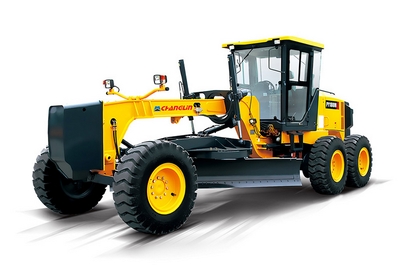

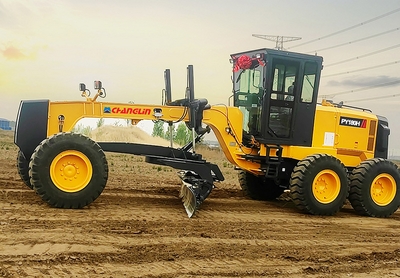

ImprimirMáquina niveladora a motor PY165H
Descripción de la máquina niveladora a motor PY165H:
Características de la máquina niveladora a motor PY165H:
-Palanca de cambio T/M de control electrohidráulico de manija simple, 6 marchas adelante y 3 marchas atrás hace que la operación sea fácil y conveniente.
-Bloqueo hidráulico, el diferencial NO-SPIN del bloqueo/desbloqueo automático garantiza la estabilidad y tracción potencial.
-La distribución ideal de carga por eje suministra una excelente estabilidad cuando corta superficies duras.
-Resistente y duradero, el sistema hidráulico eficiente permite el uso completo de cada parte.
-El bastidor y T/M avanzado permite hacer trabajos pesados y duros.
Aplicaciones de la máquina niveladora a motor PY165H:
La máquina niveladora a motor PY165H se aplica ampliamente a carretera, aeropuerto y las tareas de nivelación de suelo de gran dimensión.
Especificaciones de la máquina niveladora a motor PY165H:
| Dimensión general | |||
| 1 | Longitud | 8630mm | |
| 2 | Anchura | 2600mm | |
| 3 | Altura(hasta la parte superior de cabina) | 3370mm | |
| 4 | Distancia entre ejes | 6100mm | |
| 5 | Banda de rodamiento | 2120(mm) | |
| Especificación técnica principal | |||
| 1 | Peso de operación | 14500kg | |
| 2 | Longitud de hoja niveladora | 3660mm | |
| 3 | Altura de hoja niveladora | 645mm | |
| 4 | Anchura de hoja niveladora | 18mm | |
| 5 | Altura de elevación máx. | 450mm | |
| 6 | Profundidad de nivelación máx. | 535mm | |
| 7 | Ratio de giro mín. | 7300mm | |
| 8 | Bastidor de ángulo de pivote | +260 | |
| 9 | Ángulo de dirección máx.(ruedas frontales) | +490 | |
| 10 | Ángulo oscilante del eje frontal | 320 | |
| 11 | Distancia al suelo | 610mm | |
| 12 | Velocidad de movimiento(Km/h)，6 adelante y 3 atrás | ||
| (1) Ⅰ marcha adelante | 6.5 | ||
| (2) Ⅱ marcha adelante | 11.4 | ||
| (3) Ⅲ marcha adelante | 14.6 | ||
| (4) Ⅳ marcha adelante | 24.8 | ||
| (5) Ⅴ marcha adelante | 30 | ||
| (6) Ⅵ marcha adelante | 49.2 | ||
| (7) Ⅰ marcha atrás | 6.5 | ||
| (8) Ⅱ marcha atrás | 14.6 | ||
| (9) Ⅲ marcha atrás | 30 | ||
| Motor diesel | |||
| 1 | Modelo | Cummins 6BT5.9-C168 | Motor chino D6114ZG9B |
| 2 | Tipo | Inyección directa. Turboalimentación. Refrigeración por agua | |
| 3 | Salida nominal | 125kW | 125kW |
| 4 | Diámetro/Carrera | 102/120 (mm) | 114/135 (mm) |
| 5 | Escape total de cilindro | 5.9(L) | 8.3(L) |
| 6 | Potencia del motor de arranque | 4.5(KW) | 7.5(KW) |
| 7 | Voltaje del motor de arranque | 24(V) | 24(V) |
| 8 | Velocidad nominal | 2200(r/min) | 2200(r/min) |
| 9 | Torsión máx. | 733(N.M) | 600(N.M) |
| 10 | Tipo de arranque | Eléctrico | Eléctrico |
| 11 | Consumo de combustible mín. | 201(g/Kw.h) | 226(g/Kw.h) |
| 12 | Peso neto | 452(kg) | 640(kg) |
| Sistema de transmisión | |||
| (1)Convertidor de torsión | |||
| 1 | Modelo | WG180 (ZF tecnología) | |
| 2 | Tipo | 3-elementos. Etapa simple | |
| 3 | Ratio de torsión | 2.52 | |
| 4 | Tipo de refrigeración | Circulación de aceite de presión | |
| (2)Caja de transmisión | |||
| 1 | Modelo | WG180 (ZF tecnología) | |
| 2 | Tipo | Powershift, palanca de cambio simple, dispositivo de bloqueo medio | |
| 3 | Posición de palanca de cambio | 6 marchas adelante y 3 marchas atrás | |
| (3)Eje y neumático | |||
| 1 | Tipo de reductor principal | Engranaje cónico con dentado espiral, etapa simple | |
| 2 | Relación de engranaje de reductor principal | 3.583 | |
| 3 | Tipo de reductor final | Transmisión por cadena de etapa simple | |
| 4 | Engranaje de ratio de reductor final | 3.75 | |
| 5 | Relación de engranaje | 13.436 | |
| 6 | Transmisión en tándem | Cadenas de rodillos de doble fila | |
| 7 | Tamaño de neumáticos | 17.5-25-12PR | |
| Sistema hidráulico del dispositivo de trabajo | |||
| 1 | Modelo de bomba de aceite(incluido bomba de dirección) | CBGj2045/1025 | |
| 2 | Presión del sistema | 175(kgf/cm2) | |
| 3 | Modelo de válvula de distribución | HUSCO5000-D | |
| 4 | Cilindro | CHINA CHANGLIN | |
| 5 | Bloqueo hidráulico | tecnología KAYABA | |
| 6 | Modelo del motor de aceite | EATON, JS-130 | |
| 7 | Carga de hoja niveladora | 176kgf | |
| Sistema de dirección | |||
| 1 | Tipo | Deflexión de neumático frontal | |
| 2 | Modelo de engranaje de dirección | BZZ1-E160B/ FKA-153022 | |
| 3 | Presión del sistema | 15MPa | |
| Sistema de frenos | |||
| 1 | Tipo de freno deslizante | Freno de tambor hidráulico | |
| 2 | Presión de aceite | 120(kgf/cm2) | |
| 3 | Tipo de freno de estacionamiento | Control flexible y freno de tambor de expansión interior | |
| Capacidad de aceite | |||
| 1 | Combustible(diesel) | 350L | |
| 2 | Aceite de lubricación del motor | 27L | |
| 3 | Aceite para convertidor y caja de engranajes | 45L | |
| 4 | Aceite para sistema hidráulico | 70L | |
| 5 | Aceite para eje trasero | 18L | |
| 6 | Caja de balance | 84L | |
